功能：

● 支持4路复合视频、4路VGA、4路HDMI(兼容DVI)信号输入；
● 支持1路HDMI（兼容DVI）和1路VGA同步输出；
● 支持单个显示单元同时显示四个高清和模式信号画面；
● 4路USB信号输入，2路USB信号输出，USB支持连接鼠标和键盘；
● 可以实现USB鼠标键盘与视频图像同步切换，实现KVM功能；
● 兼容各种分辨率信号输入，支持1920*1080超高分辨率信号输出；
● 支持画中画、画外画、开窗、叠加、漫游、图像任意大小和位置功能；
● 支持90V～264V超宽交流电压输入，可通用于全球任何一个国家；
● 标准19寸1U拉丝机箱，可直接上标准机柜；
● 支持机箱按扭、红外遥控、RS-232串口以及中控控制；
● 专为视频工程度身定制的高品质高清四画面分割器；

TK-FH41是一款高性能的高清四画面分割器，主要功能是将输入至高清画面分割器的4路BNC、VGA、HDMI信号转换成一路高清HDMI和VGA信号输出，使4个数字信号同时显示在一个高清显示单元上，并且实现HDMI信号和USB设备(如鼠标、键盘)的同步切换功能。TK-FH41高清画面分割器支持投影机、液晶显示器、DLP、等离子、全彩LED等各种带高清接口的显示单元。

特点

1 、纯硬件构架

采用纯硬件构架，无CPU、无内存，开机只需要3至5称钟，系统稳定，无死机、病毒感染、系统崩溃的风险;可全年365天，每天24小时不间断工作;

2 、FPGA图像处理技术

采用目前功能最为强大的图像处理芯片FPGA技术。FPGA技术支持DCDI边缘平滑、ACM彩色自适应管理、支持CCS亮色串扰抑制、支持SHARPNESS锐度增强、支持动态对比度增强、真正的六轴色彩控制重叠、消除噪声放大等多种世界领先的图像处理技术及功能。并具有具有3D梳状滤波视频解码，3D降噪和运动自适应补偿的去隔行技术，肤色校正，色彩鲜艳度增强，GAMMA校正和帧频转换等先进功能。输出画面无锯齿和拖尾现象，画质细腻锐利、清晰流畅、色彩亮丽。

3 、数据运算能力强大

数据采用并行处理技术，输出端口占用一个通道，每通道数据带宽达到10.2G/S，输出达到1920*1080的高分辨率显示。高速动态画面无拖尾、延时、撕裂、丢帧、图像追赶现象。

4 、支持1920*1080高清信号的输入输出

TK-FH41高清画面分割器支持4BNC、4路VGA、4路HDMI总共12路信号输入,高清视频支持隔行和逐行输入。产品支持1920*1080的分辨率信号输入，并且向下兼容;所有输入信号经过专业级的图像处理芯片，统一输出逐行60HZ的HDMI信号，最高输出分辨率支持1920X1080，可以根据用户需求进行定制输出分辨率。

5 、USB切换功能

TK-FH41分割器是市场上唯一一款内置USB切换功能的图像分割器，该功能完美解决了之前产品不能对视频图像和USB连接设备(如USB鼠标、键盘等)进行同步切换的问题。该产品功能将广泛应用于各种视频会议系统等场所，使用户在使用该产品时更便利、更高效、更节省显示设备并且节省更多的操作空间。

控制方式

1、软件控制

TK-FH41高清画面分割器标配可视化的界面绿色控制软件TK-FHsoftware.exe，打开即用，不需安装。通过控制软件可以完成画面分割器的全功能控制，如输入信号的切换、通过鼠标任意改变窗口位置及大小、快捷模式的存储和调用……

2、红外遥控器控制

可以通过遥控器设置16种快捷模式，不需要再启动电脑及软件便可实现原设定模式的调用，简单方便。

3、中控控制

TK-FH41产品开放了常用的控制代码，用户可根据需求把控制代码写入中控系统，使用中控进行集中控制；

常用显示模式

为上使客户能够更简单的使用本产品，我们产品也固化一些常用的切换或显示模式，同时用户也可以根据自己的需求自定义几种常用模式，以满足用户不同的个性化的需求，以下是几种常用的并且实用的模式：

1、四分割显示模式――四个HDMI图像信号同时以四均等份的方式显示在一个显示单元上，可同时监视四个HDMI图像信号；

2、切换全屏显示――通过切换控制，使相应输入口的HDMI信号图像满屏显示，相当于该相信源直接连接显示器；

3、四分割模式下USB切换功能――产品有专门的四个按键用于四分割模式下单独对USB进行切换，而不对显示的图像模式进行切换；

4、全屏和USB同步切换――当某个HDMI或者VGA信号全满显示时，USB视频信号也同时切换到与之绑定的这路HDMI图像下，通过USB可以对电脑主机进行控制；

5、其它模式――通过控制软件，可以实现多种其它个性化的显示模式，如画中画、画外画、窗口叠加、漫游、任意大小、位置等功能模式；

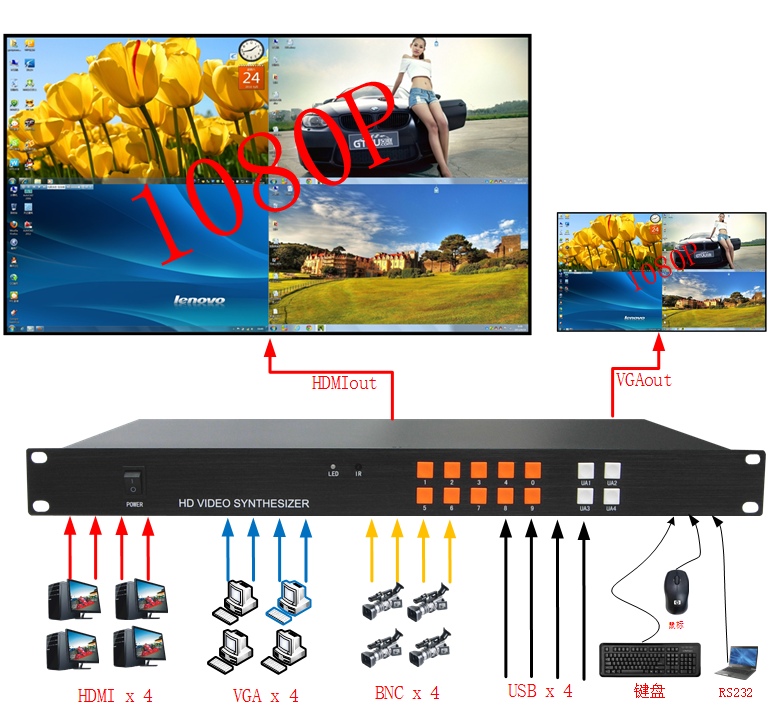

系统拓朴图

名称	规格
HDMI/DVI输入
输入接口	4路BNC、4路VGA、4路HDMI、4路USB
分辨率	最大支持1920*1080，向下兼容各种分辨率
色彩深度	24bit,1677万色
缩放和显示	无限制
视频输入
识别方式	自动识别
图像控制	移动、变形、亮度、对比度、色温；
输出
输出接口	1路HDMI、1路VGA信号同步输出；2路USB输出接鼠标键盘或其它设备
输出分辨率	1920*1080/60HZ,可定制此分辨率以下；
输出刷新频率	60Hz
色彩深度	24bit,1677万色
控制方式	RS232 、机箱按键、遥控器；
控制软件	专业高清画面分割器控制软件
电气特性	输入电压：交流90～260V超宽电压
产品尺寸	441mm(长)x44mm(高）x239mm(深）
功耗	最大15W
