通常高清信号延长器需要在发送端将信号压缩编码成为可以通过网线传输的信号，再通过接收端将信号解码成为高清视频信号。由于芯片带宽问题需要把图像信号进行比较大的压缩，这样导至整个图像质量出现大幅下降而变得很不清晰。并且在编、解码过程当中需要较长的时间，这样导至传输至终端的图像比原画面有较长时间的延时。

   通过TK-HD70高清图像传输器独有的图像传输处理技术，可以将高清视频图像完全无压缩、无延时的传输至显示终端。TK-HD70高清传输器的优势不仅仅是无压缩、无延时的传输高清视频信号，也可同步延长RS-232串口信号和IR红外遥控信号等，用户可以通过一条网线很方便的打包多种信号进行集中传输，很大程度上减少了用户项目当中需要布置多种不同线缆的问题，同时也大大的降低了用户的相关成本。

一、主要功能

1、支持全高清1080p@60Hz,3D，4K×2K/30HZ的HDMI信号传输；

2、1080p全高清信号通过Cat6a线可延长70米；

3、采用HDbaset技术；支持HDMI图像信号无压缩、无延时传输；

4、支持双向红外信号回传以及串口RS-232信号双向传输；

5、支持HDCP、CEC、24位色深；

6、支持未压缩音频LPCM和压缩音频DTS-HD,Dolby True HD；

7、采用POC供电技术，只需要为发射端或接收端其中一端供12V电源即可；

二、常用解决方案图解

客户要求：

如上图所示，客户设备室距离演示厅70米距离，要求可以把设备室高清画面分割器输出的HDMI信号画面传输到演示厅大屏显示。用户需要在演示厅面对大屏幕通过遥控器切换高清画面分割器显示模式，或者在演示厅使用一台控制电脑通过控制软件对高清画面分割器进行控制，并且要求传输的画面无延时、无压缩、7x24小时稳定工作。另外用户想节省空间，减少电源排插的使用…,这些需要工程商比较好的设计方案。

通过TK-HD70 HDbaset延长器可以非常轻松的实现客户的要求：

1、       只需要一条网线便可以实现对HDMI信号70米的传输（4Kx2K可实现35米传输），不管全高清1080P信号还是4K信号，TK-HD70都可以保证图像传输后画质无损，并且无任何延时；

2、       仅需要一条网线，不但可以传输HDMI信号，也可以同时双向传输RS-232串口信号和红外遥控信号。这样，用客户可以在显示端毫无压力的去控制70米距离远的设备。

3、       采用POC供电技术，用户只需要在发射端或者接收端一端连接12V电源即可，这样在需要使用多对传输器时可大大的减少排插的使用数量，节省空间。

4、       产品采用目前市场公认最成熟、稳定的HDbaset方案，用户不需要担心设备稳定性方面问题。

三、产品外观

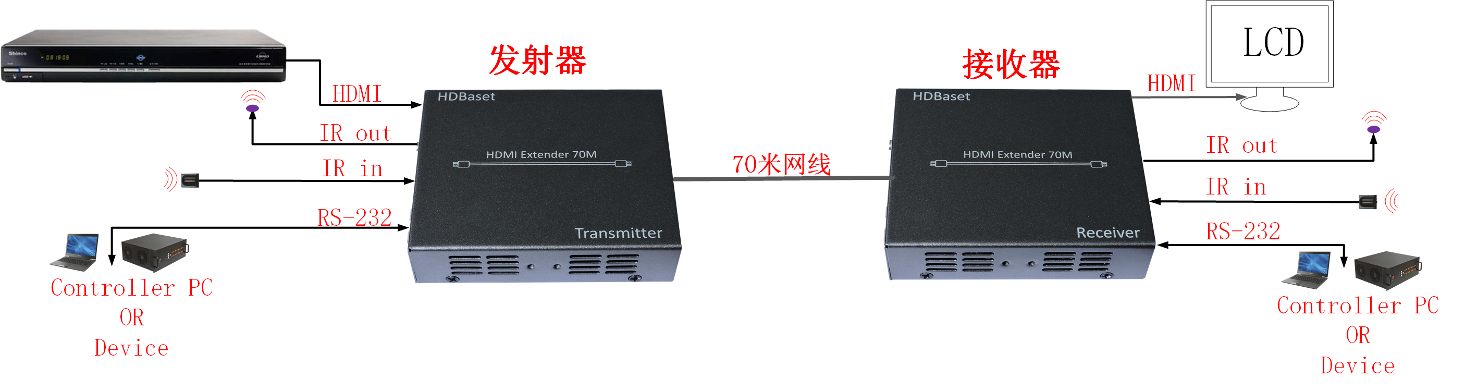

四、系统拓朴图

七、不同传输器区别：

对比项目	TK-HD70  HDbaset传输器	其它厂家传输器
HDMI信号传输	支持70米传输	支持70米传输
最大分辨率	最高支持3840x2160@30HZ;	最高只支持1920x2160@60HZ;
红外遥控信号	支持红外遥控信号双向传输;	不支持红外遥控信号传输;
RS-232串口信号	支持RS-232串口信号双向传输;	不支持RS-232信号传输;
POC供电技术	支持，只需任何一端供电即可;	不支持，需要发射端和接收端同时供电;
图像压缩	图像真实还原，信号无任何压缩;	图像会压缩,变模糊;
图像延时	全实时显示，无任何延时	有延时现像;
兼容HDCP2.2、支持CEC	支持	不支持

五、产品参数

项目	参数说明
HDMI信号	HDMI1.4、兼容HDCP2.2、支持CEC、24位色深、4K×2K
传输协议	HDbaseT
支持分辨率	480i/480P/576i/576P/720P/1080i/1080P/3D/4K×2K
音频	LPCM,DTS-HD,Dolby True HD
网线	CAT5E、CAT6、CAT6A、CAT7
传输距离	CAT5e/CAT6	60m	Up to 1080P60Hz 36bpp
		35m	1080p@60Hz 48bpp,1080p60Hz 3D,4K×2K 30Hz
	CAT6a/CAT7	70m	Up to 1080P60Hz 36bpp
		40m	1080p@60Hz48bpp,1080p@60Hz3D,4K×2K 30Hz
红外回传	支持20-60kHz宽频红外遥控器，支持双向红外传输
RS-232传输	支持串口RS-232双向传输
电源	DC12V/3A  *1pcs
产品功耗	<8W
产品尺寸	101(L)×79.5（W）×26（H）mm  *2pcs
机身材质	金属
净重	TX:250g RX:250g
颜色	钛晶灰
