- TK-1S的主要功能是针对单台投影机投射弧形幕进行曲面矫正，使视频图像能够恰到好处的完全显示到弧形投影幕里面，显示一个完美的视频图像。与传统校正器相比，除了实出曲幕矫正外，还可以支持输入更多的信号。并且产品也是市场上唯一一款支持120HZ的主动式3D的弧形校正器。
-
：

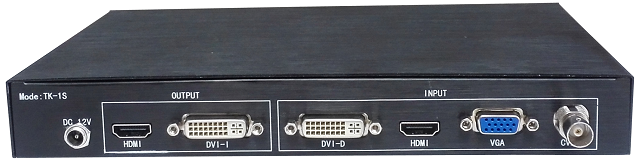

随着视频工程个性化的需求越来越多，近年来使用弧形投影幕的项目也呈现大幅上升的趋势。在以往用户使用单台投影机投射弧形投影幕时，往往会使用边缘融合处理器来对图像进行曲面矫正。这样不仅使项目增加了高昂的设备成本，而且用户很难掌握边缘融合处理器其复杂的调试方法。图科电子为顺应市场需求，特推出TK-1S投影机曲面校正器。TK-1S的主要功能是针对单台投影机投射弧形幕进行曲面矫正，使视频图像能够恰到好处的完全显示到弧形投影幕里面，显示一个完美的视频图像。TK-1S弧形校正器与传统校正器相比，除了实出曲幕矫正外，还可以支持输入更多的信号。并且产品也是市场上唯一一款支持120HZ的主动式3D的弧形校正器。产品介绍信号接口：- 1路复合视频BNC、1路VGA、1路DVI、1路HDMI；
- 1路DVI－I和1路HDMI信号输出，兼容HDMI和VGA,连接需要校正投影机；
- 两组输出信号均可设定环出，另一组接主投影机进行弧形校正；

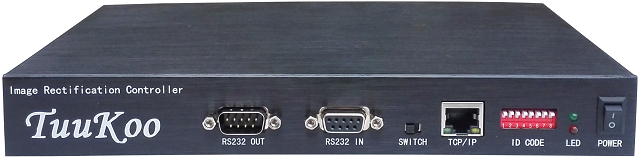

- 1个RS-232串口、局域网络IP控制；
兼容分辨率：- 输入分辨率支持640x480至1920x1200自动识别；
- 输出分辨率支持720x480、1280x720、1920x1080、800x600、1024x768、1280x800、1280x1024、1360x768、1400x1050、1600x1200、1920x1200选项；
校正方式：TK-1S弧形校正器通过可视化的操作界面对投影图像进行梯形和弧形校正；在针对投影幕进行第一次曲面校正后，在以后使用过程当中开机即可使用，无须再对设备进行任何调试。系统拓朴图：
-
型号系列
TK-1S投影几何校正器
输入信号
1路BNC、1路VGA、1路HDMI、1路DVI；
输出信号
1路DVI－I输出，兼容HDMI和VGA,1路DVI LOOP环出；
输入分辨率
640x480至1920x1200自动识别
输出分辨率
720x480、1280x720、1920x1080、800x600、1024x768、1280x800、1280x1024、1360x768、1400x1050、1600x1200、1920x1200
校正方式
支持梯形校正和四边弧形校正
操作方式
RS-232串口、局域网IP控制；
功耗
15W
供电
DC 12V 2.0A
工作温度
0-60摄氏度
工作湿度
15-85%
机箱尺寸
237mm(长)x162mm(深)x32mm(高)
重量
大约0.9KG
投影机弧形校正器TK-1S
