TK-FD系列高清画面分割器

一、功能概述：

l  定制5至16路复合视频、DVI－I（兼容HDMI和VGA）信号输入；

l  支持1路DVI-I（兼容HDMI和VGA）信号输出；

l  支持最高1920*1200超高分辨率输入和输出，向下兼容各种分辨率；

l  支持单个屏幕同时显示多个高清数字或模拟信号的画面；

l  支持开窗、叠加、漫游、画中画、画外画功能；

l  专为视频工程度身定制的高品质高清画面分割器；

TK-FD系列高清画面分割器是一款高性能的图像处理器设备，主要功能是将输入至高清画面分割器的多路数字或者模拟信号转换成一路高清的DVI—I信号，使多个模拟或高清数字信号同时显示在一个显示单元上，并且实现画面的切换、开窗、叠加、漫游等功能。TK-FD系列高清画面分割器支持投影机、液晶显示器、DLP、等离子、全彩LED等各种带高清接口的显示单元。

TK-FD系列高清画面分割器是目前市场上应用比较多的一款标准型产品，产品主要应用于视频会议、教学、展览展示等需要用单台显示单元同时监控多个高清信号的工程项目或场所。

TK-FD系列高清画面分割器可以支持定制5至16路CVBS复合视频和DVI-I信号(兼容HDMI和VGA)输入，支持1路DVI-I信号输出。通过TK-FD系列高清画面分割器，显示单元可以同时显示多个高清或模拟信号，高清和模拟信号也可以混合同时显示。通过控制软件可以实现对输入信号的自由切换，对信号进行开窗、叠加、漫游、通过鼠标随意拉大拉小画面和随意拖动改变画面位置等功能，并且可以通过红外遥控实现快捷模式的调用。

二、TK-FD系列的主要功能特点

1、纯硬件构架

采用纯硬件构架，无CPU、无内存，开机只需要3至5称钟，系统稳定，无死机、病毒感染、系统崩溃的风险；可全年365天，每天24小时不间断工作；

2、FPGA图像处理技术

  采用目前功能最为强大的图像处理芯片FPGA技术。FPGA技术支持DCDI边缘平滑、ACM彩色自适应管理、支持CCS亮色串扰抑制、支持SHARPNESS锐度增强、支持动态对比度增强、真正的六轴色彩控制重叠、消除噪声放大等多种世界领先的图像处理技术及功能。

并具有具有3D梳状滤波视频解码，3D降噪和运动自适应补偿的去隔行技术，肤色校正，色彩鲜艳度增强，GAMMA校正和帧频转换等先进功能。输出画面无锯齿和拖尾现象，画质细腻锐利、清晰流畅、色彩亮丽。即使输入信号是效果较差的复合视频CVBS，也能拥有卓越的图像输出效果。

3、高精度的模拟输入信号采样

CVBS、VGA等模拟输入信号采用16位，采样率达165MHZ/S的ADC进行采样，不同制式和分辨率的信号能自动识别，自动直流恢复，自动色彩校正，自动几何校正，使输入信号改变后输出信号亮度、对比度和几何位置保持一致性。

4、数据运算能力强大

数据采用并行处理技术，输出端口占用一个通道，每通道数据带宽达到10.2G/S，完全能满足单路输出1920*1080或1920X1200/60HZ（165MHZ）的高分辨率显示。高速动态画面无拖尾、延时、撕裂、丢帧、图像追赶现象。

5、控制功能

   可以使用控制电脑通过RS-232串口在可视化的软件界面进行完全功能控制，实现多画面同时显示、信号切换、画面开窗、叠加、漫游、画中画、画外画等功能,通过鼠标直接拖动画面位置和调整画面大小；通过遥控器对预存的快捷模式进行无线控制调用；控制协议写入中控，由中控进行集中控制。

6、支持最高1920*1200的多种超高分辨率的输入输出

TK-FD系列高清画面分割器支持多路复合视频CVBS、多路DVI-I信号的输入。其中复合视频支持NTSC、PAL、SECAM制自适应处理；高清视频支持隔行和逐行输入，分辨率支持480I到1080P；电脑信号分辨率支持640X480到1920X1200。所有输入信号经过专业级的图像处理芯片，统一输出逐行60HZ的数字DVI信号，最高输出分辨率支持640X480到1920X1200。

三、控制方式

1、软件控制，TK-FD系列高清画面分割器标配可视化的界面绿色控制软件TK-FDsoftware.exe，打开即用，不需安装。通过控制软件可以完成画面分割器的全功能控制，如输入信号的切换、画面分割窗口的开关、通过鼠标任意改变窗口位置及大小、快捷模式的存储和调用……。

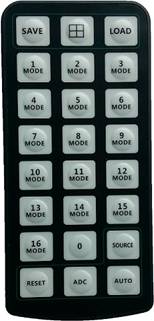

2、红外遥控器控制，可以通过遥控器设置16种快捷模式，不需要再启动电脑及软件便可实现原设定模式的调用，简单方便。

3、中控控制，TK-FD系列产品开放了常用的控制代码，用户可根据需求把控制代码写入中控系统，使用中控进行集中控制；

四、常用显示模式

用户可以通过控制软件自由设定多种显示模式，以满足现场个性化的功能需求，以下为一些常用的模式（以四分割为列，其它分割数量功能相似）：

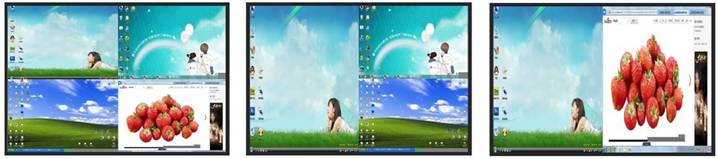

1、可设置多个画面分割显示，如下图，

2、可选择输入信号当中任何一个信号满屏显示，如下图，

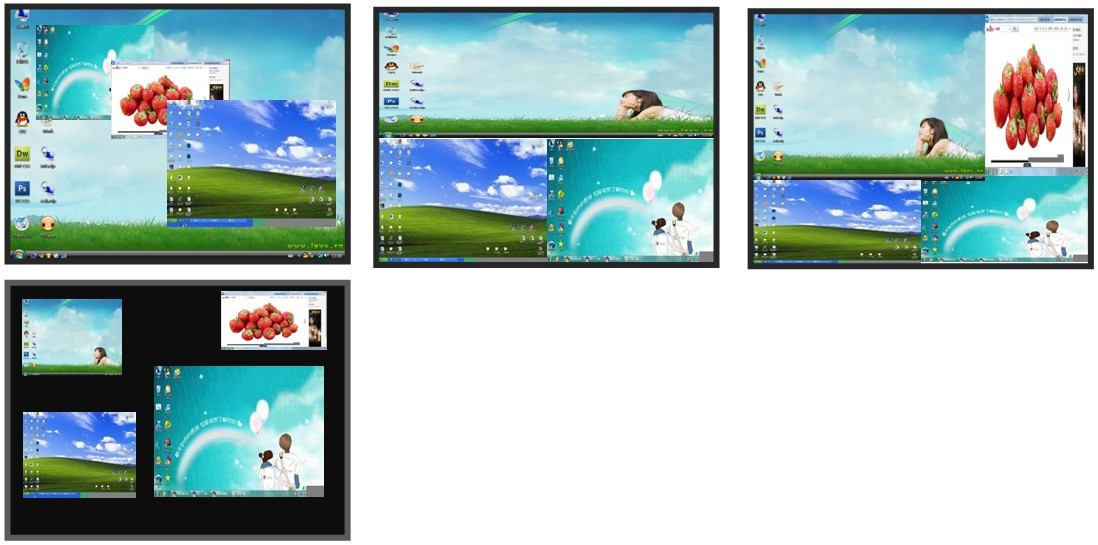

3、画面开窗、叠加、漫游等其它多种模式，如下图,

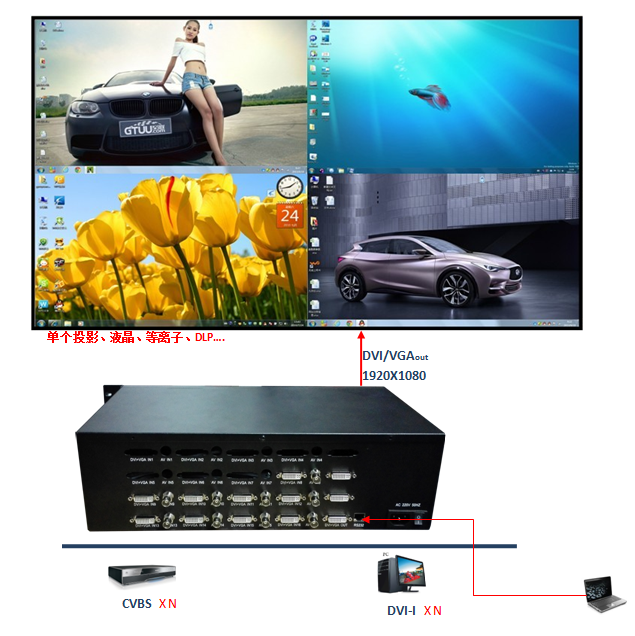

五、系统拓朴图

六、TK-FD系列高清画面分割器技术指标

名称	规格
HDMI/DVI输入
输入接口	N路CVBS、N路DVI（兼容HDMI和VGA）
分辨率	支持480I~1080P输入，DVI信号支持640x480/60HZ 至1920x1200/60HZ
色彩深度	24bit,1677万色
缩放和显示	无限制
图像控制	移动、变形、亮度、对比度、色温；
视频输入
输入格式	NTSC、PAL或SECAM
识别方式	自动识别
图像控制	移动、变形、亮度、对比度、色温；
输出
输出接口	1路DVI－I
输出格式	模拟和数字信号同时输出
输出分辨率	640x480 至1920x1200
输出刷新频率	60Hz
色彩深度	24bit,1677万色
控制方式	RS232 、红外无线遥控
控制软件	专业高清画面分割器控制软件
电气特性	输入电压：交流200～240V超宽电压
功耗	最大120W
