支持1路VGA、1路HDMI信号同步输出，兼容DVI信号；
支持最高1920*1080超高分辨率输入和输出，向下兼容各种分辨率；
支持单个屏幕同时显示2个高清数字或模拟信号的画面；
支持任意信号切换至全屏显示；
支持画中画、画外画、开窗、叠加、漫游功能；
支持画面截图功能，使二分割显示模式下图像不拉伸变形；
支持机箱按键、遥控器、RS-232串口控制；

TK-FH21特点、功能详述

1、纯硬件构架

       采用纯硬件构架，无CPU、无内存，开机只需要3至5称钟，系统稳定，无死机、病毒感染、系统崩溃的风险；可全年365天，每天24小时不间断工作；

2、支持最高1920*1080的多种超高分辨率的输入输出

      TK-FH21高清画面分割器支持2路复合视频CVBS、2路VGA、2路HDMI信号的输入。其中复合视频支持NTSC、PAL、SECAM制自适应处理；高清视频支持隔行和逐行输入，分辨率支持480I到1080P；电脑信号分辨率支持640X480到1920X1080。所有输入信号经过专业级的图像处理芯片，统一输出逐行60HZ的数字DVI信号，最高输出分辨率支持640X480到1920X1080。

3、二画面分割功能

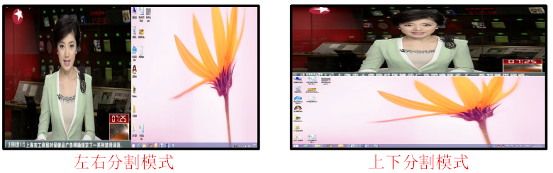

      此为TK-FH21的最基本功能，将两个高清的数字或模拟信号以上下或者左右分割的的等比例模式同时显示在单个显示单元上面。如下图所示：

 4、分割加抠图显示模式

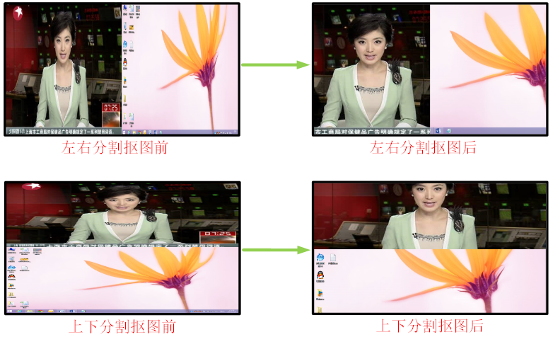

       通常情况下，二画面显示模式因为显示的图像内容不变，但是显示区域的横向或纵向长度却减少了一半，这样造成图像的严重变形。TK-FH21采用图像抠图技术，使画面在二分割显示模式下完全不变形，如图所示：

控制方式

1、机箱控制，TK-FH21高清画面分割器支持按键快捷控制，通过机箱按键实现二画面分割器、信号切换、画中画等各种功能；

2、红外遥控器控制，通过红外遥控也可以实现与按键完全一样功能，实现二画面分割器、信号切换、画中画等功能。

3、中控控制，TK-FH21产品开放了常用的控制代码，用户可根据需求把控制代码写入中控系统，使用中控进行集中控制；

系统拓朴图

名称	规格
HDMI/DVI输入
输入接口	2路CVBS、2路VGA、2路HDMI（兼容DVI)
分辨率	支持480I~1080P输入，DVI信号支持640x480/60HZ 至1920x1080/60HZ
色彩深度	24bit,1677万色
缩放和显示	无限制
图像控制	移动、变形、亮度、对比度、色温；
输出
输出接口	1路VGA、1路HDMI(兼容DVI)
输出格式	模拟和数字信号同时输出
输出分辨率	640x480 至1920x1080
输出刷新频率	60Hz
色彩深度	24bit,1677万色
控制端口	遥控、机箱按键、中控
控制软件	专业高清画面分割器控制软件
电气特性	输入电压：直流12V
产品尺寸	240mm(长）X 171mm(深）X 38mm（高）
功耗	最大15W
