TK-tn701高清倍线旋转切换器

　　一、产品概述

　　TK-tn701是一款高性能的图像倍线旋转切换器，内部采用高速图片处理芯片，其主要功能是可输入多路HDMI、DP、手机MHL、VGA信号，可自由切换任何一个信号至HDMI输出。产品可以实现不同格式信号的音、视同步切换，并通过设置实现图像90、180、270度的旋转。

　　二、功能详述

　　1 、输入信号

　　支持1路VGA、2路DP(DisplayPort)、4路HDMI、1路Audio(绑定VGA信号)信号输入，输入信号最高可以支持1920*1200@60HZ,并向下兼容。

　　2 、手机MHL输入功能

　　产品3路HDMI端口直接支持MHL信号输入，通过MHL转HDMI连接线连接手机，可以直接显示手机输出的图像，实现该功能需要手机支持MHL功能。

　　3 、输出信号

　　1路HDMI和1路Audio立体声音频输出，输出分辨率支持1280x720@60HZ和1920x1080@60HZ可选;

　　4 、切换功能

　　通过遥控器、机箱按键、控制软件或者中控可以切换任何一个输入信号转换成HDMI信号输出至显示单元，并实现影、音同步切换;

　　5 、倍线功能

　　不同分辨率、不同刷新率以及VGA、DP、HDMI、MHL不同格式的信号，通过设备倍线功能转换固定的HDMI信号和固定的分辨率输出，输出分辨率1280x720@60HZ或1920x1080@60HZ可选;

　　6 、图像旋转功能

　　通过红外遥控、机箱按键实现图像90度、180度、270度旋转，用于某些需要图像旋转的特定场所，如下图所示：

　　三、控制方式

　　通过红外遥控、机箱按键、RS-232串口可以控制图像的切换、图像旋转、分辨率切换功能，操作简单、方便。

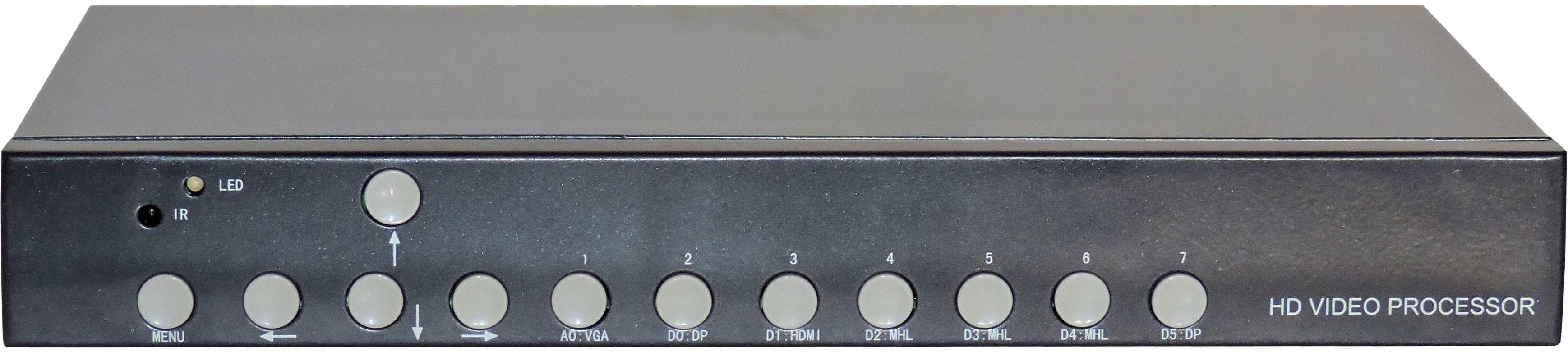

　　四、产品图片及尺寸

　　五、系统拓朴图

　　六、技术参数

名称	规格
输入信号
VGA x 1	HD15接口，支持640x480/60HZ 至1920x1200/60HZ；
D P x 2	DisplayPort 1.1
HDMI x 4	HDMI1.4(HDCP1.3)，其中3路可兼容MHL信号；
Audio x 1	3.5mm耳机接口，支持左、右声道立体声，绑定VGA视频信号
输出信号
HDMI x 1	HDMI1.4(HDCP1.3),1920x1080P/60HZ、1280x720/60HZ可选；
Audio x 1	3.5mm耳机接口，支持左、右声道立体声
其它
控制方式	红外遥控、机箱按键、RS-232串口；
供电	DC-12V
功耗	10W
机箱尺寸	280mm（长）x170mm（宽）x35mm（高）
重量	1.1Kg
